【導讀】很不幸這段時間，總是聽見各種煤氣中毒等傷人事件。如果在自己家里裝上一個煤氣泄漏報警器，會不會減少一些這種無謂的傷亡呢。本文將為大家介紹的是一款超敏感的煤氣泄漏報警器電路設計，當煤氣濃度在200-10000 ppm 的時候，會發出刺耳的警報，直到濃度降低到安全范圍。為了安全平安的過年，我想這個是很必要的！
這是個超級敏感的煤氣泄漏傳感器，當煤氣濃度在200-10000 ppm 的時候，會發出刺耳的警報，直到濃度降低到安全范圍。他使用的是MQ6 煙氣傳感器。
GS1是個6引腳煙氣傳感器，可以檢測很低濃度的煤氣，并且快速反應。不過他對于酒精和煙霧不敏感。上圖顯示了怎樣連接引腳，H,A,B, 自己定一邊輸入，或者輸出，哪邊都可以。
傳感器中的Heater用5伏直流供電，如果A腳通過電阻VR1連接5V直流，B就作為輸出，反過來也可以。A或者B短路的時候，H出來工作。VR1 用來調節傳感器的敏感度。

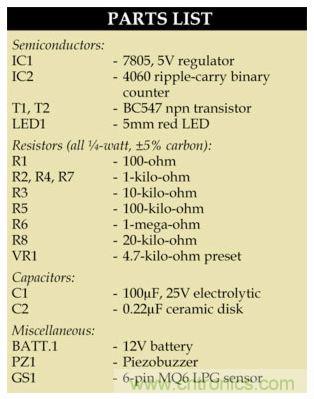

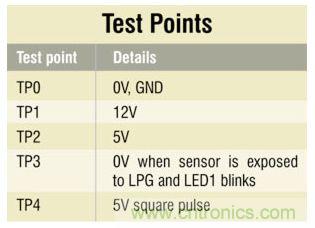

下圖是這個報警器的原件清單：
