【導讀】我們家里都會有大量用壞的LED節能燈，但是這些節能燈大部分只是燈管燒壞線路板部分基本上都是好的。扔掉實在浪費，這里小編教大家如何利用其改造成各種用途的小型開關電源？
LED節能燈的廣泛使用給人們的日常生活帶來了新的變化，而隨之也帶來了大量用壞的節能燈。根據統計數據表明，這些節能燈大部分只是燈管燒壞線路板部分基本上都是好的。因此可利用其改造成各種用途的小型開關電源。
一、改造的原則
1.選用線路板成色較新、做工較好、布局設計合理、使用元器件余量較大者;
2.改造后的開關電源的輸出容量一般不能大于所選用的節能燈的瓦數;
3.改造時要重新計算輸出變壓器的參數。
二、改造的方法
下面將以一個具體的例子來介紹改造的方法。
1.鎮流器的選用
由于半橋電路抗電壓不平衡的能力較好，因此對于大部分小功率的電子節能燈來說都是選用半橋電路。在改造開關電源時由于其輸出端所接的為高頻變壓器，考慮到盡量減少磁芯的直流磁化問題，對輸出的平衡要求更高，因此應該選用采用半橋電路工作的電子鎮流器作為改造的基礎。
2.電路的工作原理簡介

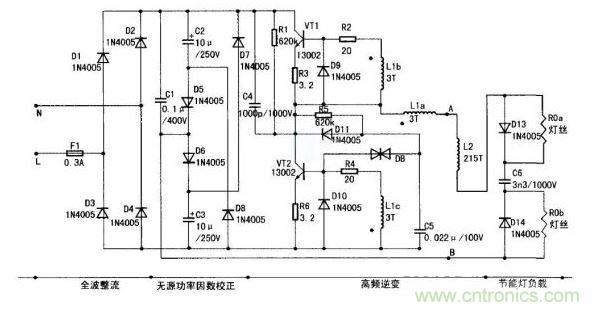

圖1給出了一種性能較好的普及型電子鎮流器電路圖。
圖1電子鎮流器電路圖
